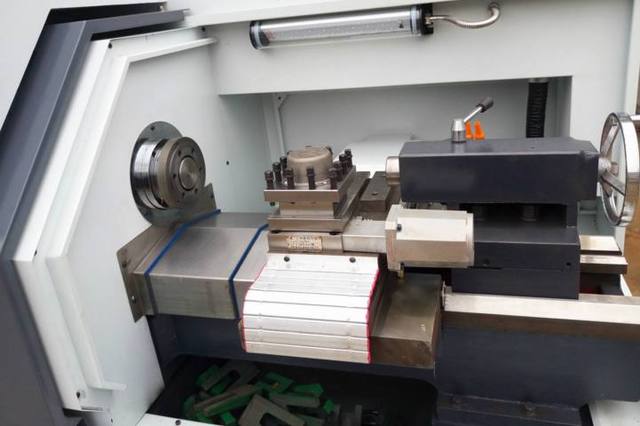

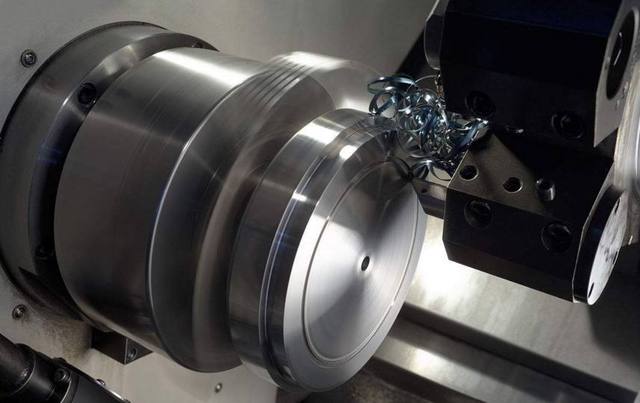

数控机床圆弧的计算方法

G2或G3 X Z 的终点坐标 CR= （R多少 ）

需要的是圆弧的起点终点、半径，要么是简单的加减法，需要在图纸上标出来。

例如：G2 X0 Z-50 CR=50

勾股定理 ，或者CAD上画出来。

圆弧顺逆的判断：

1、采用绝对值编程时，圆弧终点坐标为圆弧终点在工件坐标系中的坐标值，用X、Z表示。当采用增量值编程时；圆弧终点坐标为圆弧终点相对于圆弧起点的增量值，用U、W表示。

2、圆心坐标I、K为圆弧起点到圆弧中心所作矢量分别在X、Z坐标轴方向上的分矢量(矢量方向指向圆心)。本系统I、K为增量值，并带有“±”号，当分矢量的方向与坐标轴的方向不一致时取“－”号。

3、当用半径只指定圆心位置时，由于在同一半径只的情况下，从圆弧的起点到终点有两个圆弧的可能性，为区别二者，规定圆心角≤180°时，用“＋R”表示。若圆弧圆心角>180°时，用“－R”表示。

4、用半径只指定圆心位置时，不能描述整圆。
