三菱数控系统接地注意事项

⒈接地的目的

接地的目的是外壳(人可以接触到的金属部分)与大地(接地)间用电线相连接,在漏电的时候使外壳电位与大地的电位相同而防止触电。另外,机械强电盘接地可防止浪涌,静电,电磁波对CNC的侵入。

⒉接地的方法

基本来讲要根据各个国家接地的不同标准进行接地工程。

在日本国内,根据各部颁布下来的[关于电气设备技术基准]具有[电气工程师]资格的人才有资格进行接地工程。

与三菱数控装置搭配的机床通常根据输入电压的不同进行C类保护接地或是D类保护接地。

另外为了维持长期的稳定接地,请采用具有防腐蚀性效果的导电性混凝土,

⒊机床强电盘的接地

尽可能的使每台机床独立的进行接地。在使用稳压器的时候请将稳压器也独立地进行接地。

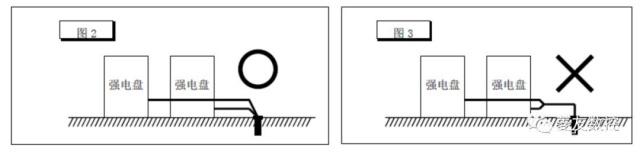

不得已需要进行共同接地时,请将接地电缆单独接到接地处。图(2)

将接地电缆共用时经由接地电缆从其他机器发出的浪涌侵入致使误操作或故障。图(3)

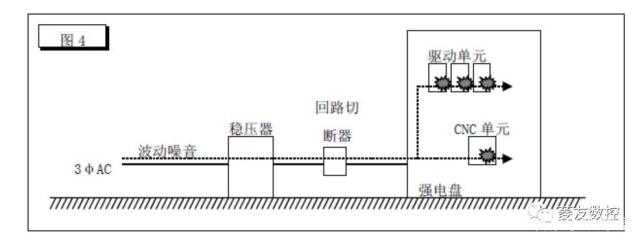

机床强电盘及稳压器在没有接地的状态下,从电源线进入强大的突波干扰,因其经过机床强电盘的不特定路径,CNC单元,驱动单元等多台机器出现故障的可能性将提高(图4)

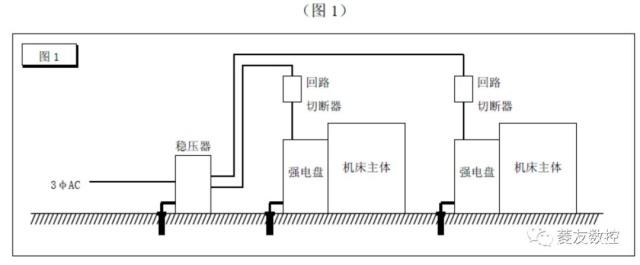

如图(1)所示只要将机床强电盘及稳压器进行接地,使突波干扰通过接地线返回电源侧,这样可降低故障发生的可能性。

⒋PC的接地

为了运转DNC将PC与机床使用RS232C电缆线连接,如上所示进入PC电源线的突波干扰将经由RS232C电缆线进入机床。

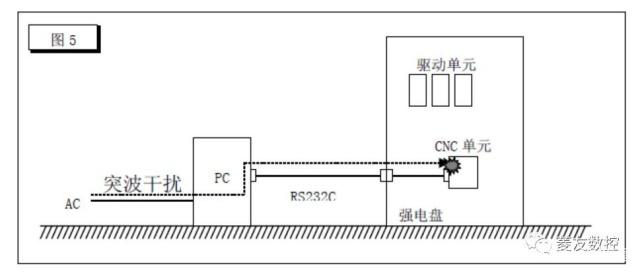

因为RS232C电缆线与CNC单元直接连接所以从PC进入强大的突波干扰时CNC单元发生故障的可能性将提高。图(5)

对策如下所示:

(1) 表1的[D类保护接地]用于PC

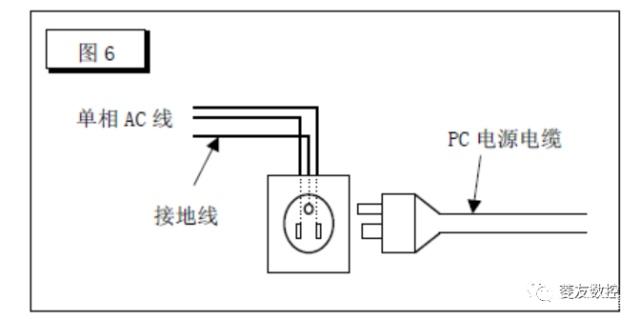

(2) 带接地的插座连接附带接地端子的电源电缆给PC供电。图(6)

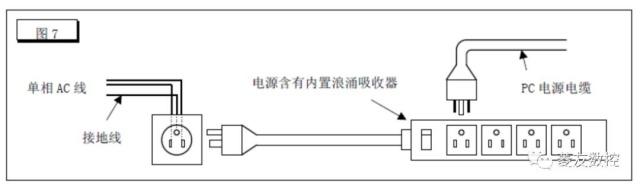

(3)使用有内置浪涌吸收器的电源插座。图(7)

这种时候请将电源电缆与附带有接地端子的插座相连接。电源电缆的接地端子没有与接地线相连接的话浪涌吸收器将不起作用。

关于PC电漏的思考(参考用)

在通常情况下PC电源输入回路中内置浪涌吸收器。浪涌吸收器在通常情况下作为消除干扰用,因其AC线与金属框体之间有电容。

所以,如果PC在没有接地的情况下供给交流电源的话,因为电容有漏电流,金属框体会出现大约是输入电流一半的对地电流(漏电流)。当输入电流为AC220V时漏电流大约为AC110V。

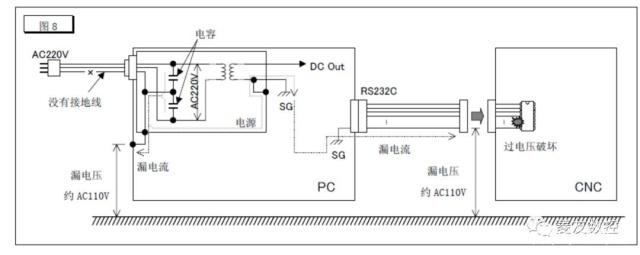

在通常情况下因为PC的金属框体与SG相连接,RS232C通讯线插头的SG点也会出现漏电压。如图(8)

这个漏电压因为是由于PC电源一次侧的电容引起的,所以就算是将PC的电源切断,只要将电源电缆插入插座它就会发生。

同样道理,监视用的显示装置在没有接地的情况下也会出现漏电流。就算是拔掉PC的电源电缆,只要监视用显示装置的电源电缆没有拔下来,视频信号经由电缆,PC就会发生漏电。

在发生漏电的情况下将RS232C电缆与CNC相连接时,CNC侧通信用IC因为过电压有遭受破坏的危险。

实施对策为⒋(1)或者⒋(2),或使PC的金属框体与大地同电位,即可防止漏电压的出现。
