数控机床工件坐标系偏移的方法

不论是数控车还是数控铣，有时候在加工零件时，需要对工件坐标系进行整体平移或偏移。这样可简化编程！如何操作呢？依据我个人经验，有三种方法！

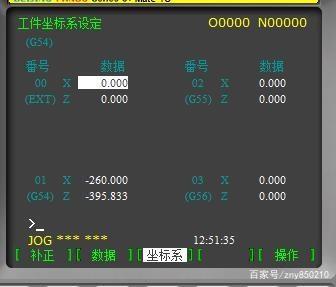

第一种方法，利用系统提供的6个工件坐标系G54～G59。例如，一次装夹加工六个工件，第一个工件在G54里面对刀，第二个工件与第一个工件在X或Z方向偏移了多少，那你就在G55里面把偏移或平移的量输入进去即可！其它类推，对刀完毕后，在程序里面选用相应的G54～G59就可以了！

第二种方法，直接采用工件坐标系偏移指令G50X－Z－。例如，工件坐标系想在Z的负方向偏移10mm，直接在程序里写为G52W－10

第三种方法，可能是大家不太常用的系统参数输入法，G10P－X－Z－。假如你想把1号刀，往Z的正方向偏移10mm，只需要在程序里面输入G10P1W10；如果是2号刀只需要把P1改为P2即可！

以上三种方法，选择一种适合你的方法，去试下在一个轴上切10个槽，参考程序如下：

%O1;G52

M3S800

T0101

G0X52

Z-10

M98P02L10

G52W-60

G0X52

Z2

M5M30

%O2

G0Z-10

G01X40F0.1

G0X52

G52W-10

M99

%O3;G10

M3S800

T0101

G0X52

#1=0

N1Z-10

G01X40F0.1

G0X52

#1=#1-10

G10P1W#1

IF[#1GE-60]GOTO1

G0X100

Z2

M5M30

文章由：数控车床https://www.zhoushicnc.com/东莞市周氏数控设备有限公司整理提供，此文观点不代表本站观点

以上便是数控机床工件坐标系偏移的方法的介绍希望可以帮助到大家，更多的数控知识，请关注我们。
