产品名称介绍

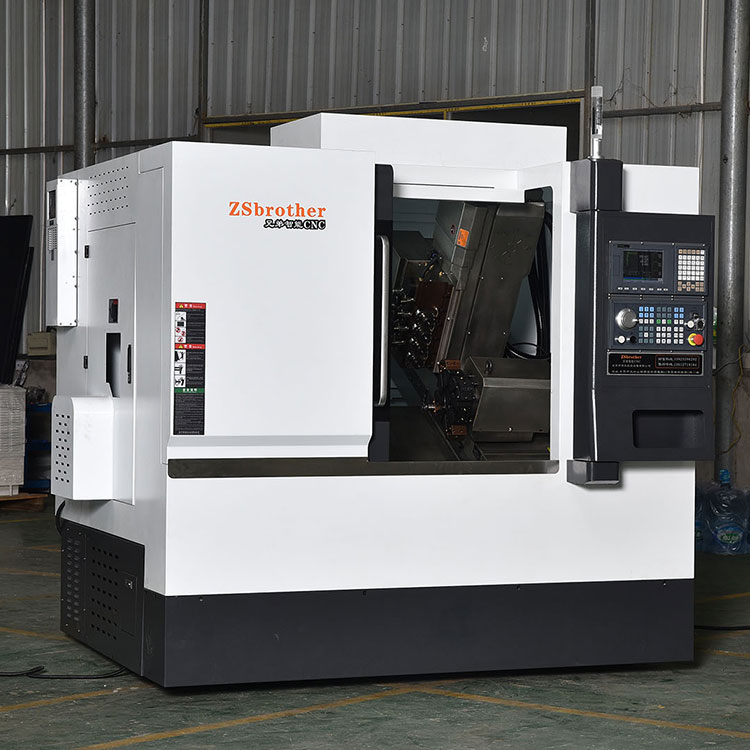

车铣复合机ZS6146Y数控车床厂家批发价格
- 在线订购
商品类型：车铣复合机
发布时间：2020-10-05 10:23
产品摘要：八工位(侧向四工位+端向四工位)静音强力型动力头，可在端面或侧面进行钻、 铣、攻、雕等复杂加工，即可运行五轴联动的复杂加工程式，Y轴轨道采用线性导轨结构，电机与丝杠经直
咨询热线：13649862382
保修1年，终身免人工费
| 数控车铣复合机6146Y | |
| 床身最大回转直径 | Φ500mm |
| 最大加工盘件直径 | Φ320mm |
| 最大加工工件长度 | 300mm |
| 最大棒材通孔直径 | Φ45mm |
| 主轴电机功率 | 5.5/7.5Kw |
| 主轴最高转速 | 4500rpm |
| X轴伺服电机功率 | 1.3Kw-2.0Kw |
| Z轴伺服电机功率 | 1.3Kw-2.0Kw |
| Y轴伺服电机功率 | 0.7Kw-1.3Kw |
| A轴伺服电机功率 | 1.5Kw-2.0Kw |
| B轴伺服电机功率 | 0.75/1.5/2.0Kw |
| 动力刀具规格 | ER16/25 |
| X轴最大行程 | 900mm |
| Y轴最大行程 | 220mm |
| Z轴最大行程 | 300mm |
| X/Z快速移动 | 30m/min |
| Y快速移动 | 16m/min |
| 主轴鼻端型式 | A2-5 |
| 主轴通孔直径 | Φ56mm |
| 主轴最高转速 | 6000rpm |
| 推荐使用伺服电机 | 3.7～5.5kw |
| 卡盘及回转油缸规格 | 6寸 |
| 主轴中心到地面距离 | 950mm |
| 主轴中心到前门距离 | 400mm |
| X、Z轴重覆精度 | ±0.005mm |
| X、Z轴定位精度 | ±0.003mm |
| 床身结构形式 | 35度整体斜床 |
| X轴线轨规格 | 30mm |
| Z轴线轨规格 | 30mm |
| X轴丝杆直径/螺距 | Φ32mm/10mm |
| Z轴丝杆直径/螺距 | Φ32mm/10mm |
| 刀柄规格 | □16mm/20mm |
| 镗刀杆规格 | Φ20mm |
| 长×宽×高(含板金） | 2200*1600*1800 |
| 光机重量 | 3000kg |

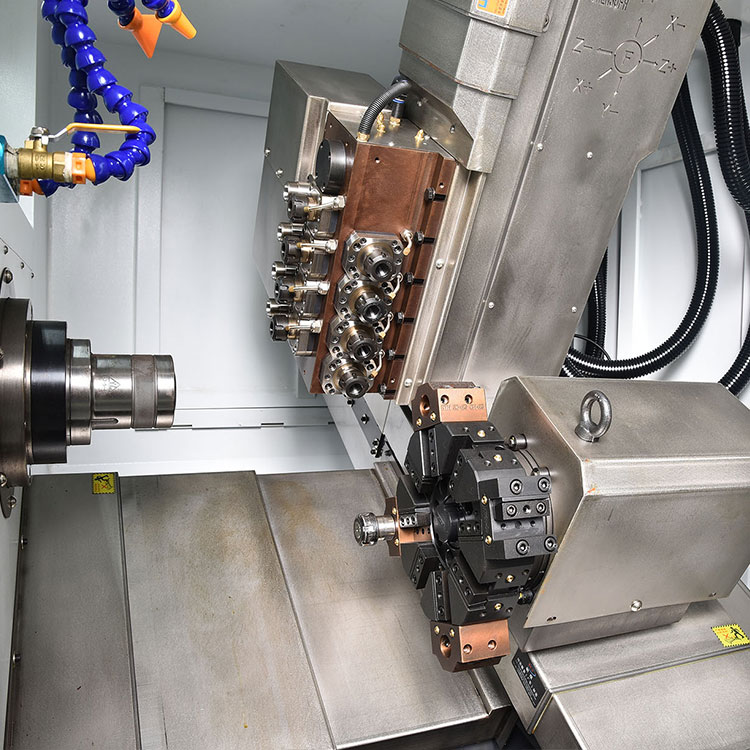

★八工位(侧向四工位+端向四工位)静音强力型动力头，可在端面或侧面进行钻、 铣、攻、雕等复杂加工，即可运行五轴联动的复杂加工程式，Y轴轨道采用线性导轨结构，电机与丝杠经直连组合，其精度高，换刀速度快。
★动力头组件采用进口精密研磨齿轮耦合转动，其内部齿轮采用全封闭式润滑系统。
★动力头采用伺服电机独立1 : 1驱动，扭矩强，刚性好。
★动力头采用ER- 20A型精密简夹头,夹持柄直径最大可达13mm通用性强。
★主控制系统采用台湾新贷1TB系列，最高可达六轴联动加工。
★主轴采用双闭环控制，分度精度可达6角秒，主轴末端增加液压碟刹装置，争抢在动力头加工时的稳定性。
★采用台湾原装液压或伺服8工位刀塔，换刀速度快，寿命长，精度高。
