产品名称介绍

数控车床排刀机ZS36厂家批发价格

    商品类型:排刀机数控车床

    发布时间:2020-10-05 10:22

    产品摘要:机身铸件均采用优质树脂砂高温铸造、实施完整退火程序,经过3-6个月以上自然时效处理,全铸铁底座结构,增强机器稳定性、抗震性、高刚性。主轴箱体设计为独特人字型配合散热片

  • 在线订购
  • 咨询热线:13649862382

    保修1年,终身免人工费


数控车床排刀机ZS36
床身最大回转直径 Φ340mm
最大加工盘件直径 Φ330mm
最大加工工件长度 300mm
最大棒材通孔直径 Φ36mm
主轴电机功率 4Kw
主轴最高转速 4500rpm
X轴伺服电机功率 0.85Kw-1.5Kw
Z轴伺服电机功率 0.85Kw-1.5Kw
X轴最大行程 800mm
Z轴最大行程 240mm
X/Z快速移动 30m/min
主轴鼻端型式 A2-4
主轴通孔直径 Φ46mm
推荐使用伺服电机 3.7~5.5kw
卡盘及回转油缸规格 4寸
主轴中心到地面距离 950mm
主轴中心到前门距离 400mm
X、Z轴重覆精度 ±0.005mm
X、Z轴定位精度 ±0.003mm
床身结构形式 40度整体斜床
X轴线轨规格 30mm
Z轴线轨规格 30mm
X轴丝杆直径/螺距 Φ32mm/10mm
Z轴丝杆直径/螺距 Φ32mm/10mm
刀柄规格 □16mm/20mm
镗刀杆规格 Φ20mm
长×宽×高(含板金) 2100*1400*1800
光机重量 2800kg

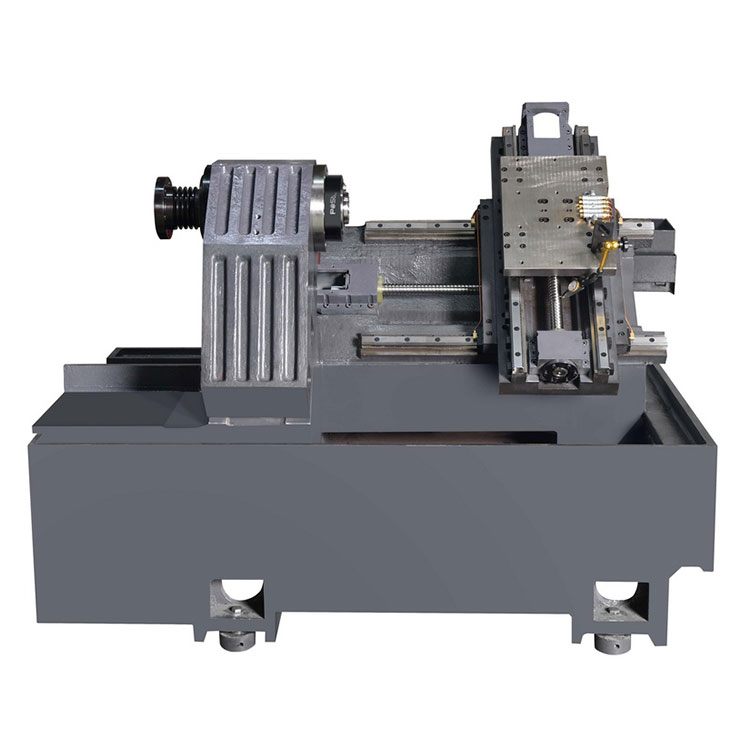

机身铸件均采用优质树脂砂高温铸造、实施完整退火程序,经过3-6个月以上自然时效处理,全铸铁底座结构,增强机器稳定性、抗震性、高刚性。主轴箱体设计为独特人字型配合散热片式构造,经机械工程力学计算出最佳受力跨距。内置台湾精密套桶式主轴确保最大轴向,经向切削量及加工精度。
★45 °斜床式结构运行稳定,装夹便捷,排屑顺畅。各精密组件接粗面均采用人工铲刮磨而合成。
★台湾控制器系统:编程易操作,科技智能化高。反应迅速,运行稳定等功能。
★转动采用进口重载直线导轨,精密滚珠丝杆组件配合进口伺服电机驱动,加工运行速度快( 24M/min), 重复定位精度达0.0025mm,确保零件品质,缩短加工时间。
★各精密转动部件、元件采用微电脑式定时定量供油系统润滑,待机时自动关闭,避免造成浪费。
★液压系统采用台湾电机,变量泵、加装风冷装置,配合高速中空回转油缸,使卡盘夹持力度稳定,调节方便,且噪音小,温子低。
★全封闭式机床外罩,抗变形力强,防水性好,符合人体工学,操作安全、造型美观。
