数控车床轴套零件图快速绘图尺的创新设计

数控加工技术专业的学生在专业课的学习中经常要绘制零件图,且轴套类零件轮廓一般是由直线和圆弧组成的,比较复杂,此外还要涉及到尺寸的标注等。

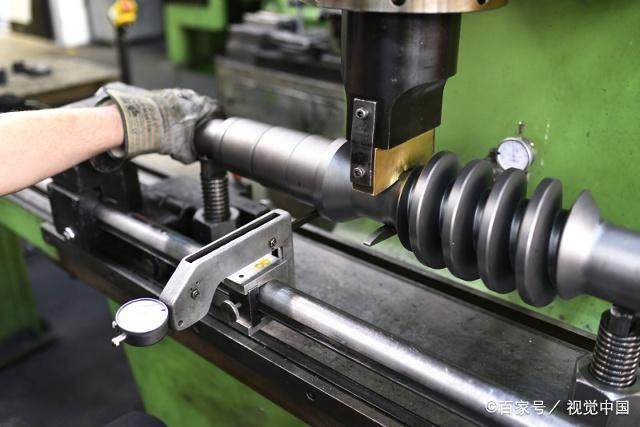

蜗杆轴的加工

学生采用一般的量具在绘制过程中往往绘制的直线不垂直、不水平、不对称且效率较低,比较费时。

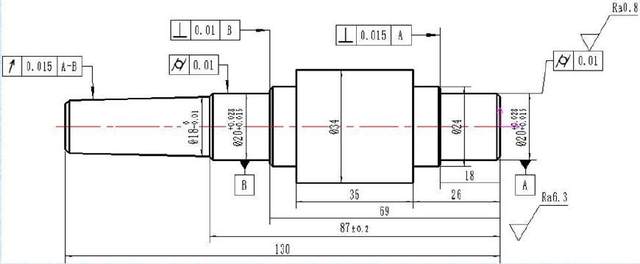

减速器低速轴

目前,还没有一种简单方便的专用绘图尺,来完成车床零件图纸的快速绘制。

绘图尺

本次发明涉及一种绘图量具,具体的说是提高车床零件图纸的绘制速度而设计的一种绘图尺。

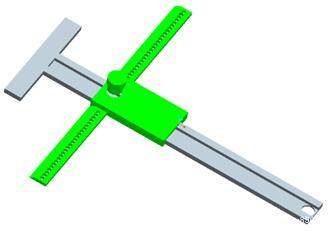

创新产品

创新点:1)同时握住两支笔进行零件轮廓、尺寸界线的绘制,保证直线度,对称度,最少提高一倍的绘图速度。

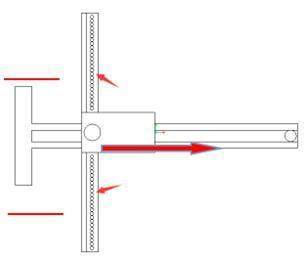

工作原理

2)快速选取尺寸,绘制圆弧

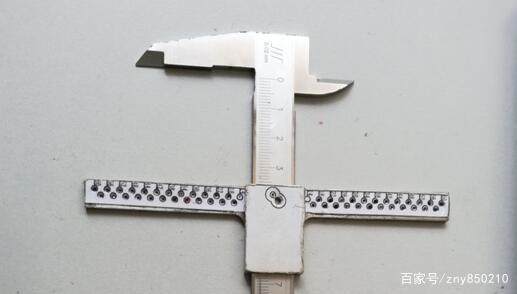

3)实物图

实物图

注:本产品已专利授权

文章由:数控车床https://www.zhoushicnc.com/东莞市周氏数控设备有限公司整理提供,此文观点不代表本站观点

以上便是数控车床轴套零件图快速绘图尺的创新设计的介绍希望可以帮助到大家,更多的数控知识,请关注我们。
