产品名称介绍

数控车铣复合机ZS6136Y

    商品类型:车铣复合机

    发布时间:2020-03-30 11:06

    产品摘要:★八工位(侧向四工位+端向四工位)静音强力型动力头,可在端面或侧面进行钻、 铣、攻、雕等复杂加工,即可运行五轴联动的复杂加工程式,Y轴轨道采用线性导轨结构,电机与丝杠经

  • 在线订购
  • 咨询热线:13649862382

    保修5年,终身免人工费



数控车铣复合机6136Y
床身最大回转直径 Φ500mm
最大加工盘件直径 Φ320mm
最大加工工件长度 300mm
最大棒材通孔直径 Φ36mm
主轴电机功率 5.5/7.5Kw
主轴最高转速 5000rpm
X轴伺服电机功率 1.3Kw-2.0Kw
Z轴伺服电机功率 1.3Kw-2.0Kw
Y轴伺服电机功率 0.7Kw-1.3Kw
A轴伺服电机功率 1.5Kw-2.0Kw
B轴伺服电机功率 0.75/1.5/2.0Kw
动力刀具规格 ER16/25
X轴最大行程 900mm
Y轴最大行程 220mm
Z轴最大行程 300mm
X/Z快速移动 30m/min
Y快速移动 16m/min
主轴鼻端型式 A2-4
主轴通孔直径 Φ46mm
主轴最高转速 6000rpm
推荐使用伺服电机 3.7~5.5kw
卡盘及回转油缸规格 5寸
主轴中心到地面距离 950mm
主轴中心到前门距离 400mm
X、Z轴重覆精度 ±0.005mm
X、Z轴定位精度 ±0.003mm
床身结构形式 35度整体斜床
X轴线轨规格 30mm
Z轴线轨规格 30mm
X轴丝杆直径/螺距 Φ32mm/10mm
Z轴丝杆直径/螺距 Φ32mm/10mm
刀柄规格 □16mm/20mm
镗刀杆规格 Φ20mm
长×宽×高(含板金) 2200*1600*1800
光机重量 3000kg

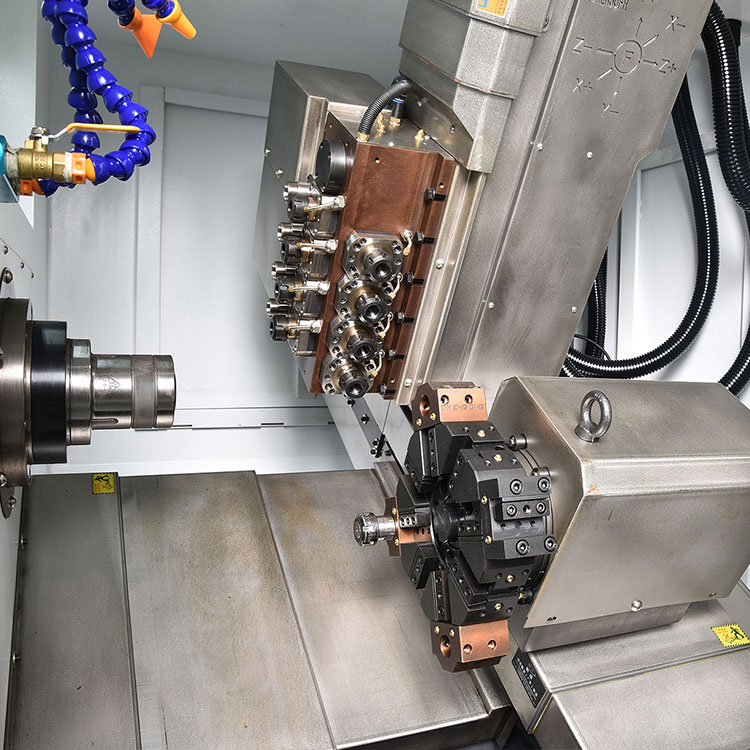

★八工位(侧向四工位+端向四工位)静音强力型动力头,可在端面或侧面进行钻、  铣、攻、雕等复杂加工,即可运行五轴联动的复杂加工程式,Y轴轨道采用线性导轨结构,电机与丝杠经直连组合,其精度高,换刀速度快。


★动力头组件采用进口精密研磨齿轮耦合转动,其内部齿轮采用全封闭式润滑系统。
★动力头采用伺服电机独立1 : 1驱动,扭矩强,刚性好。


★动力头采用ER- 20A型精密简夹头,夹持柄直径最大可达13mm通用性强。
★主控制系统采用台湾新贷1TB系列,最高可达六轴联动加工。


★主轴采用双闭环控制,分度精度可达6角秒,主轴末端增加液压碟刹装置,争抢在动力头加工时的稳定性。
★采用台湾原装液压或伺服8工位刀塔,换刀速度快,寿命长,精度高。
